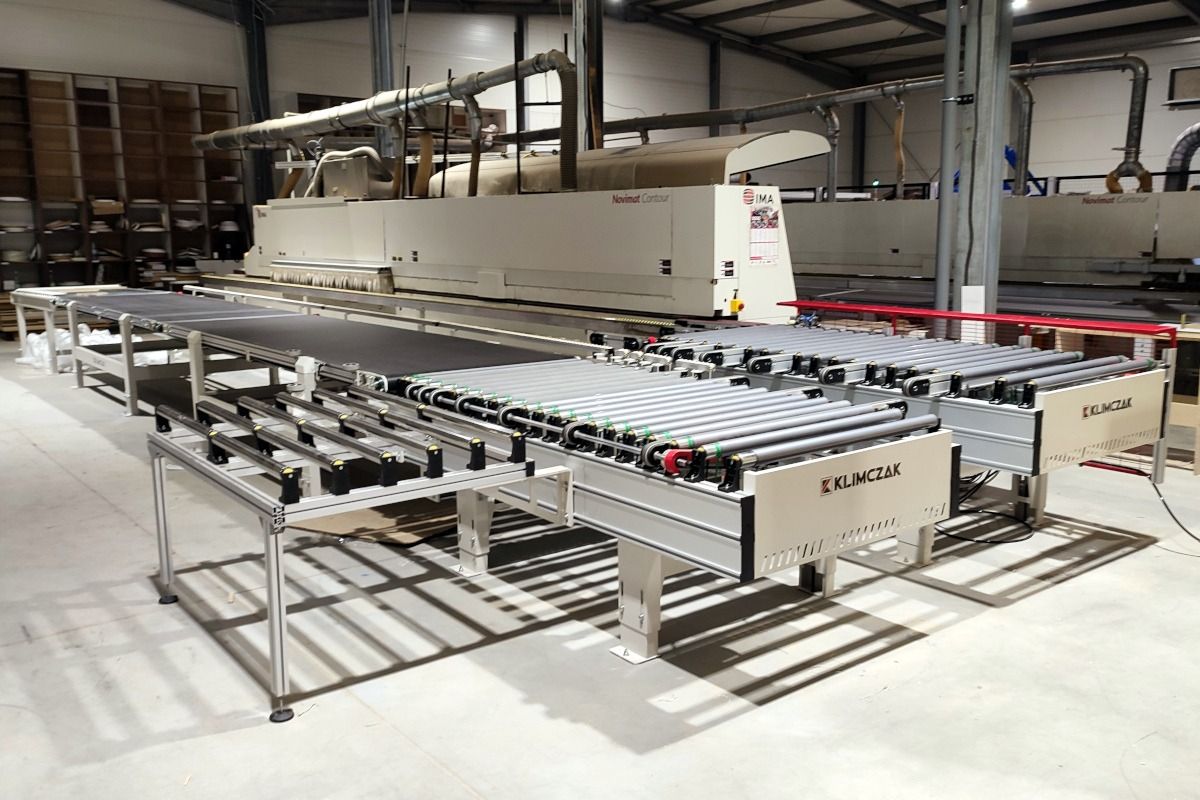

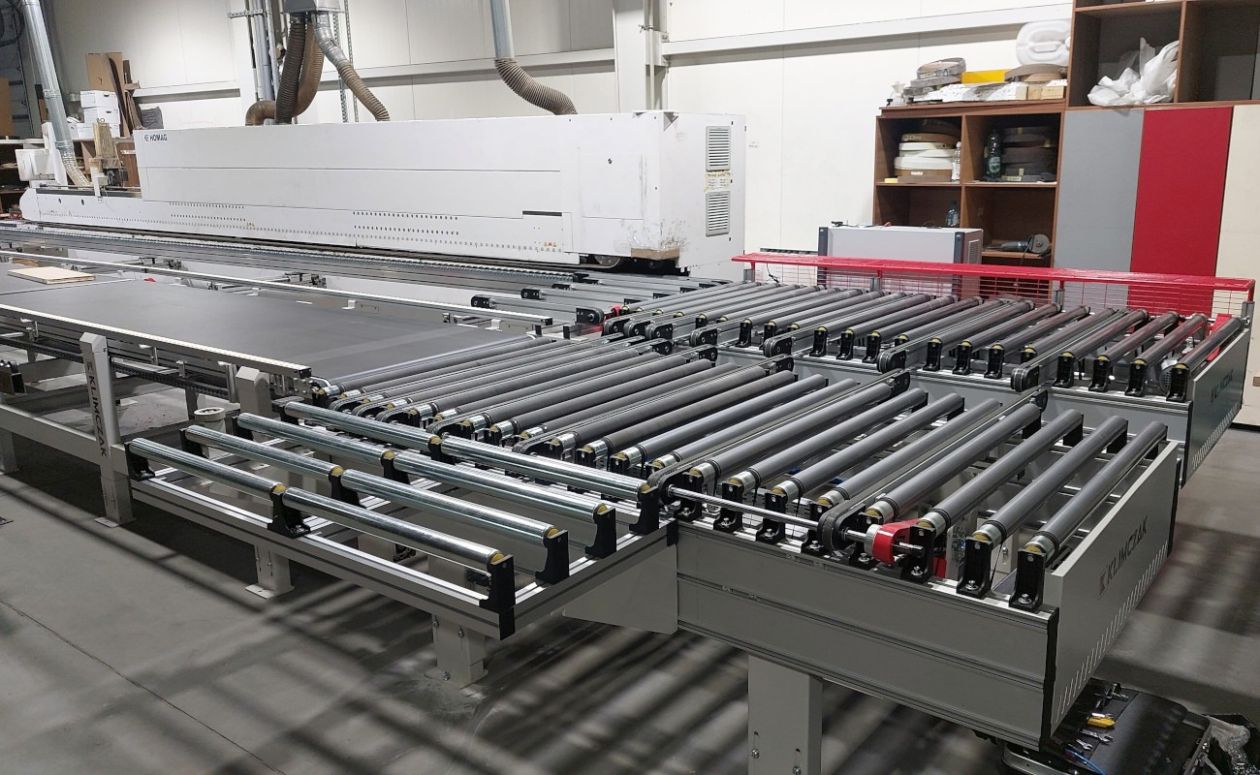

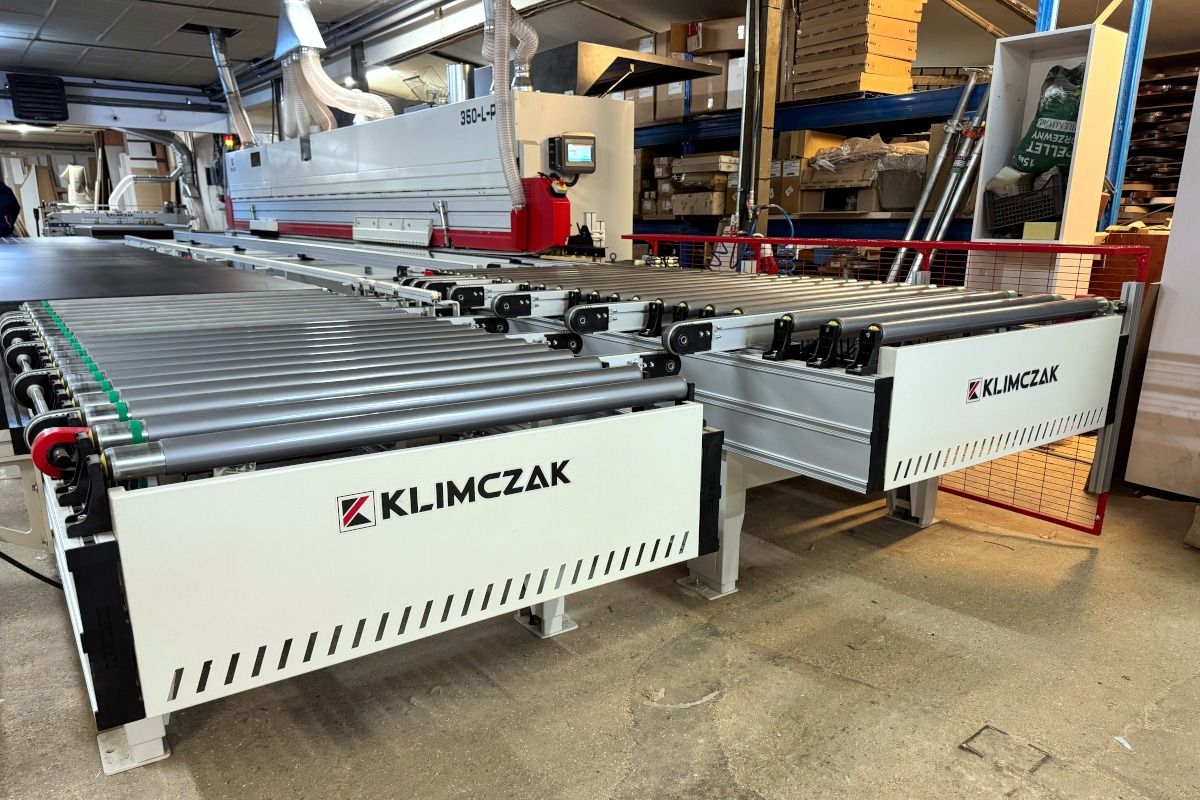

STÓŁ POWROTNY ROLKOWO-PASKOWY

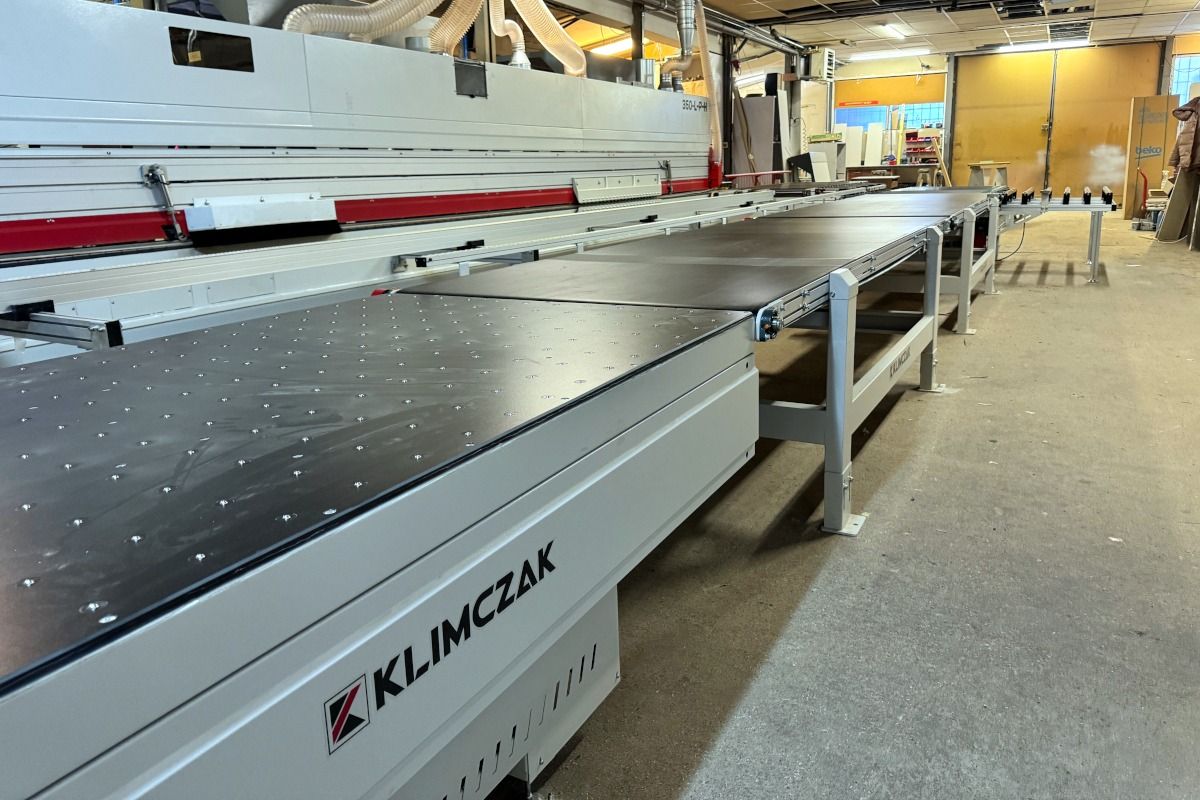

TORNADO RTB to doskonałe uzupełnienie jednostronnych okleiniarek i wszystkich innych maszyn przelotowych. Urządzenie z powodzeniem zastępuje drugiego pracownika odbierającego elementy z maszyny, a co za tym idzie, relatywnie obniża koszty samej produkcji. Jednocześnie zostaje wyeliminowana ciężka praca fizyczna. Podłączenie jest wyjątkowo proste ze względu na zastosowane wtyczki szybkiego montażu, a uruchomienie bardzo szybkie. Urządzenie jest także bardzo intuicyjne w obsłudze, nie wymaga żadnych specjalistycznych szkoleń ani wdrożeń.
Nasz stół powrotny dostępny jest w trzech wersjach, dopasowanych do różnych wymiarów obrabianych elementów. Dobór odpowiedniej wersji zależy od wielkości i gabarytów detali, co pozwala na optymalne dopasowanie urządzenia do potrzeb produkcji oraz zapewnia maksymalną wydajność i ergonomię pracy.
Wersja S - dla elementów max 2000 x 1000 mm (przy oklejaniu z 4 stron)
Wersja M - dla elementów max 2500 x 1000 mm (przy oklejaniu z 4 stron)
Wersja L - dla elementów max 2800 x 1200 mm (przy oklejaniu z 4 stron)
DANE TECHNICZNE
Maksymalna wymiar elementów w zależności od wersji urządzenia
Minimalny wymiar elementu 280 x 280 mm (przy oklejaniu z 4 stron)
Grubość elementu 5 – 40 mm
Max ciężar elementu 30 kg
Wysokość robocza 950 mm (+/- 30 mm)
Prędkość posuwu stołu wjazdowego dostosowana do prędkości okleiniarki
Prędkość posuwu stołu powrotnego stała
Wymiary zewnętrzne w zależności od wersji urządzenia
Zapotrzebowanie mocy 3,7 kW
Sprężone powietrze 6 bar
TRANSPORTER TAŚMOWY
Długość całkowita transportera w zależności od długości okleiniarki
Szerokość robocza transportera 1000 lub 1200 mm
Max ciężar elementu 30 kg
Wysokość robocza 850 mm (+/- 30 mm)
Prędkość posuwu stała
Zapotrzebowanie mocy 1,5 kW
OPCJE

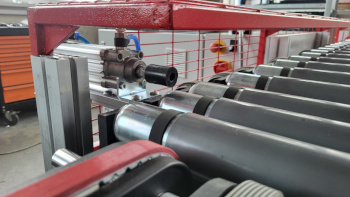

SYSTEM OBROTU ELEMENTÓW WĄSKICH
Dostosowanie okleiniarki dla elementów mniejszych niż standardowe 280 x 280 mm

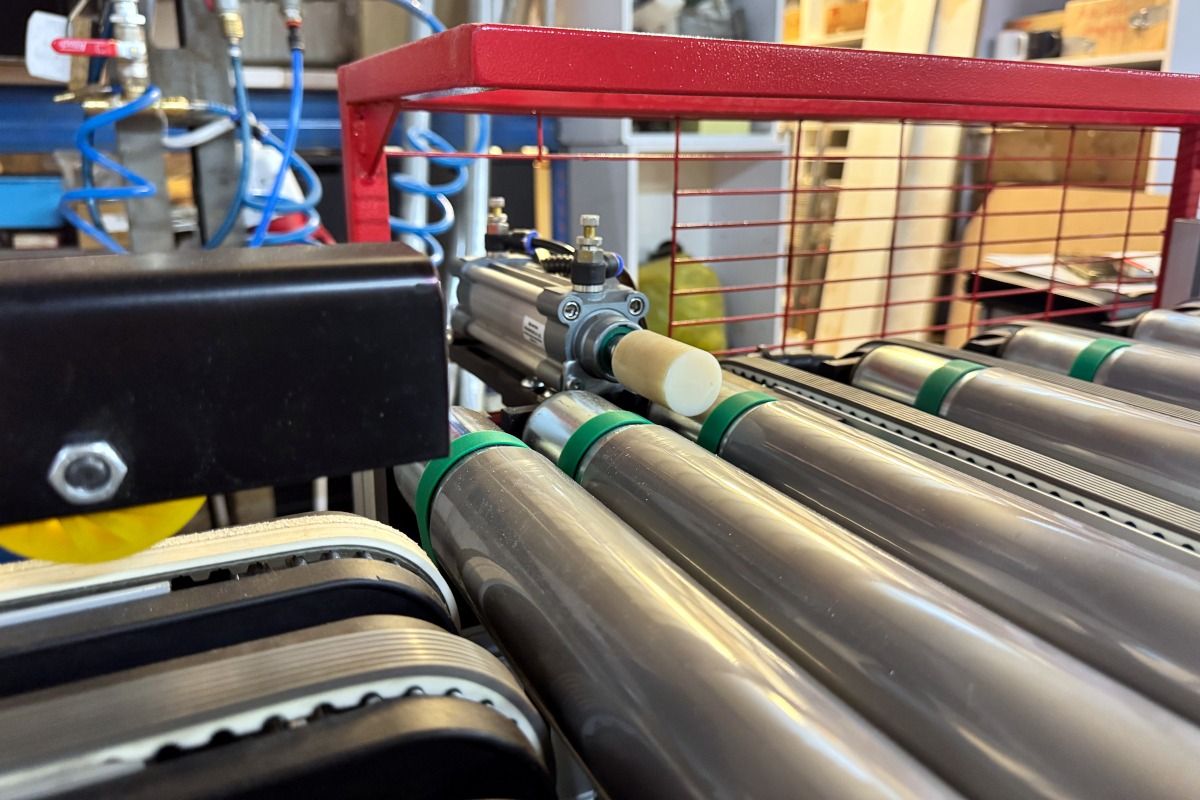

Specjalny system pneumatyczny do lekkiego obrotu elementu na wyjściu okleiniarki umożliwiający odbiór elementów mniejszych niż 280x280 mm.
Minimalna wielkość elementu:
- 150 x 150 mm
- 100 x 250 mm (przy oklejaniu węższej krawędzi)
Maksymalna długość elementu obracanego:
- 1500 mm (przy oklejaniu węższej krawędzi)
________________________________________________________________________________________________________________________________________________________________

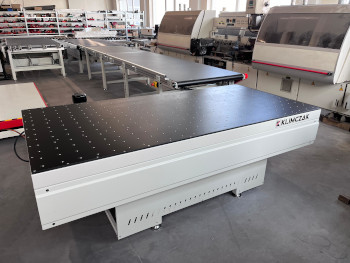

STÓŁ POWIETRZNY
z pneumatycznie uruchamianym mechanizmem, skok góra/dół
(zamiast stołu rolkowego biernego na końcu transportera taśmowego)
________________________________________________________________________________________________________________________________________________________________

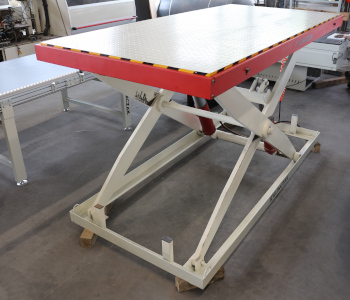

STÓŁ NOŻYCOWY
ze stołem płaskim
________________________________________________________________________________________________________________________________________________________________

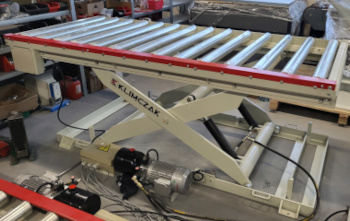

STÓŁ NOŻYCOWY
z napędem rolkowym
